Sơ đồ cấu tạo tiêm kích thế hệ 5 PAK FA T-50

VietnamDefence - Giới thiệu các đặc điểm thiết kế của máy bay tiêm kích tàng hình thế hệ 5 PAK FA T-50 của Nga.

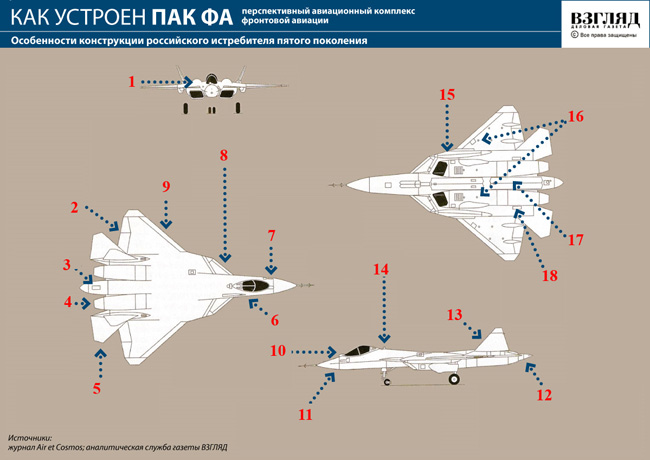

Sơ đồ cấu tạo của T-50

  1. “Bướu” gồ lên bên trên máy bay là nắp rẽ dòng của kênh dẫn cơ cấu hút khí hình chữ S, có tác dụng che chắn các lá cánh turbine của máy nén động cơ trước radar đối phương.
  2. Các cánh lái phối hợp 2 ngăn đồng thời làm chức năng các cánh phụ và các cánh tà sau.
  3. Nắp thùng chứa dù phanh kép.
  4. Các loa phụt động cơ AL-41F-1 (izdelie 117) có thể gật gù theo phương thẳng đứng.
  5. Cánh ổn định ngang xoay toàn phần, kết cấu làm chủ yếu bằng titan.
  6. Khe bắn của pháo 30 mm.
  7. Hốc chứa cần hút dầu trên không khi ở tư thế thu vào được che bằng nắp đậy.
  8. Phần di động của bộ phận lắp thêm ở gốc cánh giữ vai trò cánh ổn định ngang phía trước (cánh phá ổn định) như trên các máy bay Su-30MKI.
  9. Nắp rẽ dòng trong suốt vô tuyến của anten radar tần số thấp băng L. Radar sóng dài dùng để phát hiện mục tiêu có độ bộc lộ thấp.
  10. Trạm định vị quang-điện tử thụ động phía trước (trên mẫu chế thử chỉ lắp maket).
  11. Nắp rẽ dòng trong suốt vô tuyến ở mũi máy bay của radar Sh121 cao tần băng X với anten mạng pha quét cơ-điện tử.
  12. Chót đuôi nhọn đặc trưng của họ máy bay Su-30. Đằng sau nắp rẽ dòng trên máy bay sản xuất loạt sẽ bố trí radar quan sát bán cầu sau, có khả năng dẫn tên lửa có điều khiển.
  13. Các cánh đứng đuôi xoay toàn phần lắp nghiêng 25 độ so với trục kết cấu của máy bay.
  14. Sensor bức xạ hồng ngoại.
  15. “Bí ẩn của T-50” - các nắp rẽ dòng dài 4,5 m. Phỏng đoán chúng dùng để che các khoang chứa tên lửa không-đối-không tầm gần/tầm trung. Có thể đó là các nắp rẽ dòng của anten radar quan sát cạnh (hoặc của các hệ thống điện tử khác) hoặc là các nắp rẽ dòng của các bộ dẫn động cơ khí của bộ càng hay của phần di động của bộ phận lắp thêm ở gốc cánh.
  16. Các điểm gắn các mấu treo hở bổ sung để treo vũ khí. Được lắp khi cần tăng nhiều tải trọng chiến đấu mang theo mà không cần lắm tính tàng hình.
  17. Các cửa khoang vũ khí bên trong máy bay, mặt gãy mép trước cửa khoang được tạo dáng theo công nghệ tàng hình. Dự đoán, trong 2 khoang vũ khí có thể bố trí 6-8 tên lửa không-đối-không, đến 1500 kg bom trong mỗi khoang hoặc các thùng dầu phụ bổ sung.
  18. Các nắp của các thùng phóng mồi bẫy.
  • Nguồn: Air et Cosmos, Vzglyad.
